星三角降压启动分为主线路和控制线路，如图

从中间切开，左边的是主线路，右边是控制线路。

控制线路

控制线路电流很小，几乎随便用多大电线都不用担心电线会烧掉。为什么呢？因为控制线路负荷是接触器的线圈，我们来看一下接触器线圈功率。

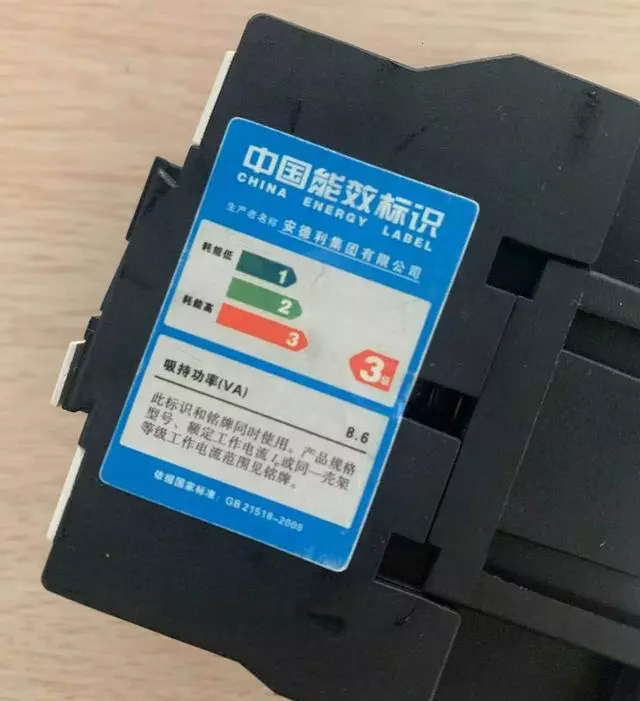

从图片可以看出，接触器线圈的视在功率为8.6VA，就按9W算吧。

3个接触器线圈加1个时间继电器线圈，一共4个线圈，控制线路的总功率4*9=32W。算下来它的工作电流连1A都不到，所以说随便选多大的线都不用担心电线因电流过大而烧毁。

不过一般建议选用1平方的铜线。因为电线截面积如果太小，压端子或者接线容易接触不牢固的；再一个就是经常开关电柜门，有些电线从配电柜接到电柜门，太细容易发生断线的问题。

星型接法和三角形接法电流计算

主线路电线截面积是我们重点要考虑的问题，我们先来看一下星形接法和三角形接法时的电流大小。如下图所示，左图是三角形接法，右图是Y型接法。

题目给出的是90KW三相电机，那么它正常运行时是三角形接法。通过电机功率公式我们算出，1. 三角形接法

线电流（三根火线每根火线电流）的大小为：

三角型接法时，相电压=线电压=380V，线电流=√3相电流。所以相电流（通过各相线圈的电流）等于

各相线圈的阻抗为：

2. 星型接法

星型接法时，线电压=√3相电压=380V。所以，相电压等于

星型接法时，线电流=相电流，所以相电流（通过各相线圈的电流）等于

根据上面计算可以知，星型接法时线电流约为相电流的?，对降低电流效果很明显。

各电线电流计算

为了便于理解，我重新画了一下主线路图，并给各电缆编了号码。

根据前面计算可知，

1. 三角型接法时：

电线1、2、3的电流大小等于线电流=170A；电线4、5、6、7、8、9、10、11、12的电流大小等于相电流=98A；电线13、14、15、16的电流大小为0A。

2. 星型接法时：

电线1---6、11-16的电流大小都等于线电流=57A；电线7、8、9的电流大小为0A。

由于电线需要按照Z大电流来计算，所以电线1、2、3的电流大小按170A计算，电线4、5、6、7、8、9、10、11、12的电流大小按98A计算，电线13、14、15、16的电流大小按57A计算。

电线截面积选择

主线路电线1-16都是放在配电箱内，所以可以按明线计算。根据口诀估算，如下：

口诀具体估算过程请参考我前几天写的一个文章《如何根据功率配电线？》，这里省略具体过程，直接讲结果！

根据口诀“2.5以下的乘以9 ，往上减一顺号走”，算下来16平方铝线的载流量为：16*5=80A，减去误差10为70A，比57A大一点。

根据口诀“35平方的电线乘以3.5”，算下来35平方铝线的载流量为：35*3.5=123A，减去误差10为113A，比98A大一点，但是比170A小的太多。

再试一下70平方的铝线

根据口诀“往上加一减点五“，算下来70平方铝线的载流量为：70*2.5=175A，比170A大一点。

根据口诀“高温九折铜升级”

16平方的铝线刚好和10平方的铜线载流量相等，所以57A电流选10平方的铜线足够。

35平方的铝线刚好和25平方的铜线载流量相等，所以98A电流选25平方的铜线足够。

70平方的铝线刚好和50平方的铜线载流量相等，所以170A电流选50平方的铜线足够。

总结

电线1--3号，需要50平方的铜线；电线4--12号，需要25平方的铜线；电线13--16号，需要10平方的铜线
